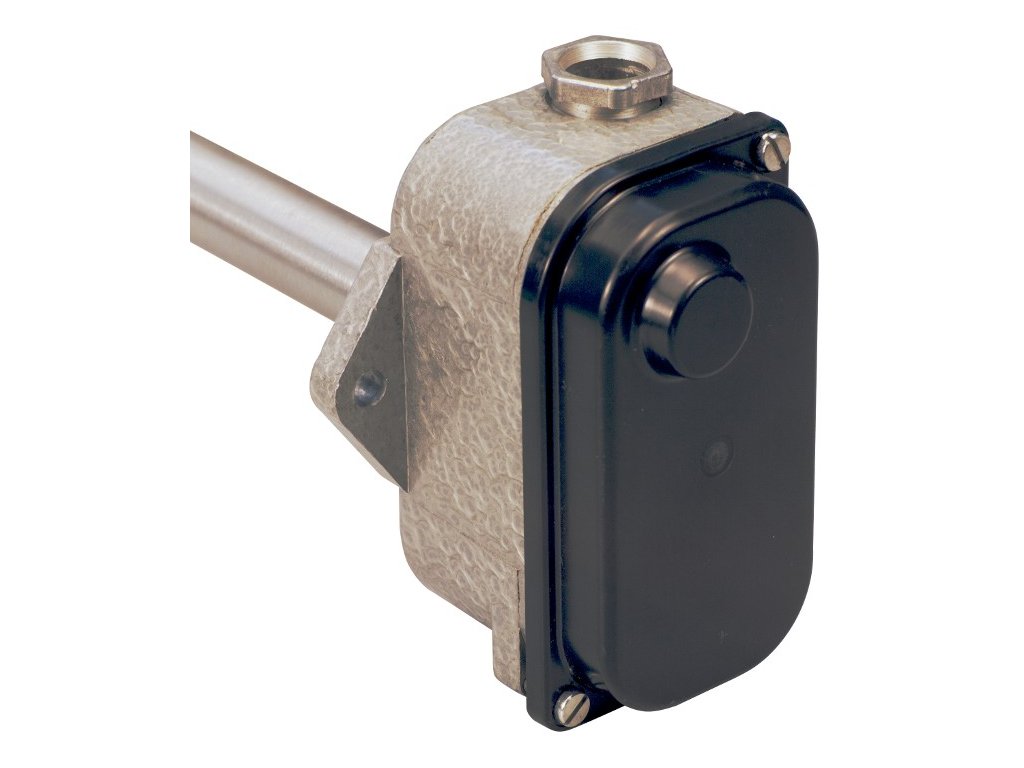

Termostat stonkový TH220 -20..+60°C




Termostaty TH 220, TH 221 jsou teplotně závislé jed­nopólové spínače, určené k regulaci teplot v plynném prostředí, např. v kanálech topného vzduchu teplo­vzdušného topení nebo v jiných uzavřených prosto­rách s velkou vlhkostí a prašností. Lze je použít i pro chladicí a klimatizační účely, ve spojení s elektrickými ventily pro regulaci při parním nebo vodním vytápění a dále jako teplotní čidla ve vytápěném prostoru. Základem termostatu je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Termostaty se vyzna­čují vysokou odolností proti mechanickému poškození a nízkými náklady na provoz a údržbu.
Popis
Termostat sestává ze spínací hlavice a teplotního čidla. Teplotně citlivý element je stonek, tvořený mosaznou trubkou, jejíž dilataci přenáší na spínací mechanismus invarová tyč. Spínací mechanismus tvoří mžikový jednopólový přepínač. Stupnice vypína­cích teplot je označena přímo na regulačním knoflíku. Spínací ústrojí termostatu je uzavřeno v hlavici. Montáž termo­statu se provádí dvěma šrouby za patky na hlavici termostatu. Při montáži je nutno zajistit, aby stonek nebyl mechanicky namáhán. Při použití termostatu na zařízeních s otřesy je nutno stonek na volném konci uchytit, ovšem tak, aby mohl dilatovat, a dále je nutno nastavenou teplotu zaaretovat dotažením aretačního šroubu. Pro spínání stejnosměrného prou­du jsou kontakty přemostěny kondenzátory.
Přednosti
vysoká citlivost
odolnost proti vlhkému a prašnému prostředí
Technické údaje termostatu TH 220
Regulační rozsah -20 °C až +60 °C
Diference spínací teploty 1-3 K
Přesnost nastavení ±5 % z nejvyšší hodnoty jmenovité vypínací teploty
Jmenovité napětí, proud 60V, 1A ss; 120V, 0,5 A ss
délka stonku 560 mm
Hmotnost cca 0,8 kg
Krytí IP 44
Odolnost vnějším vlivům hlavice odolná vlivům třídy AB7, AE3, AM1, AN1, BE1
Dovolená teplota hlavice 120 °C
Dovolená teplota stonku 140 °C
Životnost 10 000 cyklů

Dostupnost Na dotaz (1 ks)
Cena 1 563 Kč včetně DPH
1 292 Kč
Kód produktu M3604
Kategorie Termostaty stonkové ostatní
