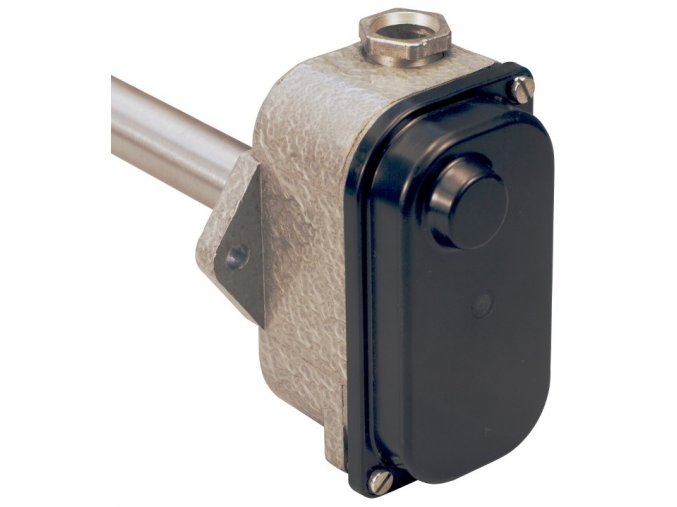

Termostat stonkový TH221 -20..+60°C




Termostaty TH 220, TH 221 jsou teplotně závislé jed­nopólové spínače, určené k regulaci teplot v plynném prostředí, např. v kanálech topného vzduchu teplo­vzdušného topení nebo v jiných uzavřených prosto­rách s velkou vlhkostí a prašností. Lze je použít i pro chladicí a klimatizační účely, ve spojení s elektrickými ventily pro regulaci při parním nebo vodním vytápění a dále jako teplotní čidla ve vytápěném prostoru. Základem termostatu je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Termostaty se vyzna­čují vysokou odolností proti mechanickému poškození a nízkými náklady na provoz a údržbu.
Popis
Termostat sestává ze spínací hlavice a teplotního čidla. Teplotně citlivý element je stonek, tvořený mosaznou trubkou, jejíž dilataci přenáší na spínací mechanismus invarová tyč. Spínací mechanismus tvoří mžikový jednopólový přepínač. Stupnice vypína­cích teplot je označena přímo na regulačním knoflíku. Spínací ústrojí termostatu je uzavřeno v hlavici. Montáž termo­statu se provádí dvěma šrouby za patky na hlavici termostatu. Při montáži je nutno zajistit, aby stonek nebyl mechanicky namáhán. Při použití termostatu na zařízeních s otřesy je nutno stonek na volném konci uchytit, ovšem tak, aby mohl dilatovat, a dále je nutno nastavenou teplotu zaaretovat dotažením aretačního šroubu. Pro spínání stejnosměrného prou­du jsou kontakty přemostěny kondenzátory.
Přednosti
vysoká citlivost
odolnost proti vlhkému a prašnému prostředí
Technické údaje termostatu TH 221
Regulační rozsah -20 °C až +60 °C
Diference spínací teploty 1-3 K
Přesnost nastavení ±5 % z nejvyšší hodnoty jmenovité vypínací teploty
Jmenovité napětí, proud 250V, 15A st
délka stonku 560 mm
Hmotnost cca 0,8 kg
Krytí IP 44
Odolnost vnějším vlivům hlavice odolná vlivům třídy AB7, AE3, AM1, AN1, BE1
Dovolená teplota hlavice 120 °C
Dovolená teplota stonku 140 °C
Životnost 10 000 cyklů

Dostupnost Na dotaz (1 ks)
Cena 1 408 Kč včetně DPH
1 164 Kč
Kód produktu M3605
Kategorie Termostaty stonkové ostatní
