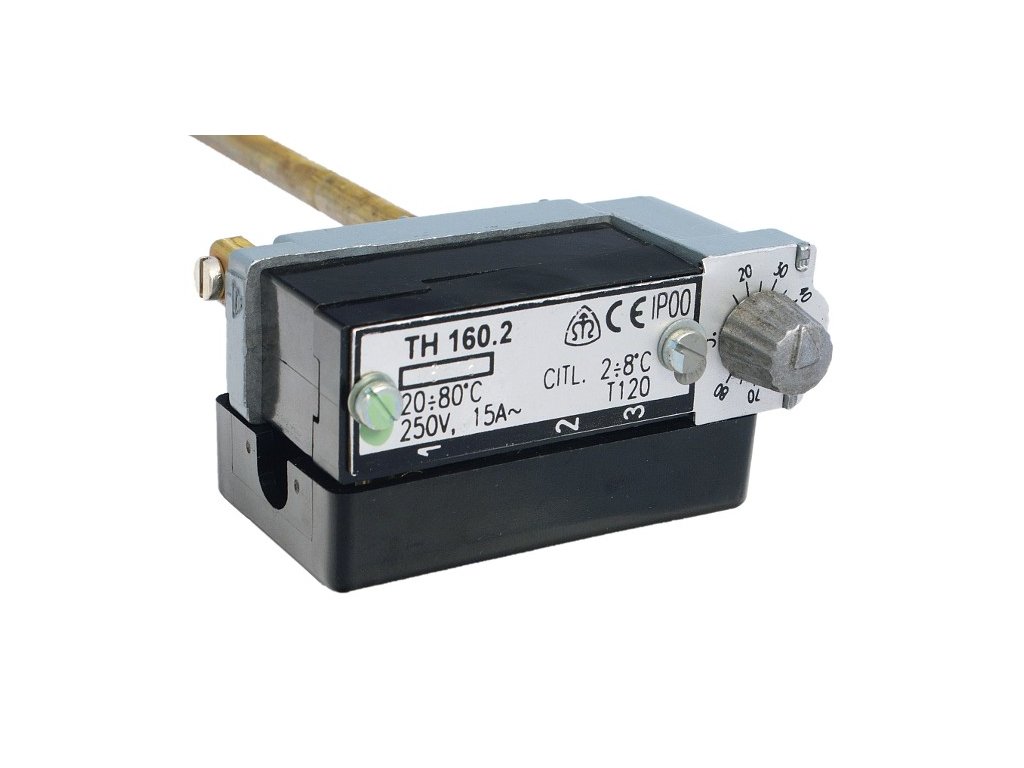

PopisTermostaty se skládají ze dvou hlavních částí: teplotního čidla a spínací hlavice. Dilatační změny čidla se přenášejí prostřednictvím páky na spínač. Termostaty se vyrábí v provedení rozpínacím (2 svorky) nebo přepínacím (3 svorky). Svorky jsou šroubové s možností připojení vodičů s max. průřezem 4 mm. K ochranné svorce musí být připojen ochranný vodič. Standardní provedení je opatřeno krytem svorek pro zabránění náhodného dotyku. Požadavek na provedení bez krytu svorek musí být uveden v objednávce.Při montáži je nutno chránit stonek i hlavici před nárazy a dále je třeba zabránit deformacím stonku. Na přání se k termostatům dodávají ochranné jímky.Nastavení teploty Regulačním knoflíkem u termoslatů TH 160, TH 160.1, TH 160.2, TH 163, TH 164, TH 166, TH 167 a TH 169. Teplotu lze u uživatele přestavit v rámci jmenovitého rozsahu.Ve výrobním závodě na základě specifikace v objednávce. Pevně nastavenou teplotu nelze u uživatele dodatečně měnit (TH 162 a TH 165).Technické údaje pro typ TH163Typ TH 163Regulační rozsah [°C] 50-90°CDiference spín. teploty [K] 6-16 KDélka stonku L1 ±3 [mm] 100Délka termostatu L ±3 [mm] 173Jmenovité napětí, proud 250 V, 15 A stPočet svorek 3Přesnost nastavení ±10 % z nejvyšší hodnoty jmenovité vypínací teploty nastavené na termostatuPrůměr stonku 8 mmMax. teplota spínací hlavice 120 °CHmotnost cca 0,25 až 0,35 kgKrytí IP 00Životnost 10 000 cyklů
